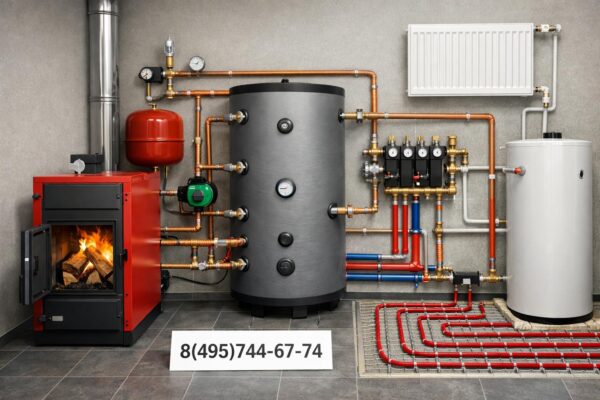

Схема отопления дома дровяным котлом

Схема отопления дома дровяным котлом: как сделать надежную и эффективную систему. Дровяное отопление дома — это не только романтика трескающегося огня, но и сложная инженерная задача. Правильно подобранная схема отопления дома дровяным котлом обеспечивает комфорт, экономичное расходование топлива и безопасность. В этой статье я подробно разберу варианты разводки, основные элементы системы, нюансы монтажа и эксплуатации, чтобы вы могли оценить преимущества и риски и принять обоснованное решение.

Почему стоит рассмотреть дровяное отопление

Твердотопливное отопление привлекательно для тех, кто ценит независимость от магистральных энергоносителей и хочет снизить расходы на отопление. Дрова часто дешевле газа и электричества в загородных условиях, особенно если есть собственный лес или доступные поставщики. При правильной организации процесс отопления становится управляемым и удобным.

Есть и технические плюсы: надежность, простота основных элементов и долговечность при своевременном обслуживании. А еще — возможность сочетать котёл с бойлером-накопителем для горячего водоснабжения и с аккумулятором тепла, что заметно повышает комфорт использования.

Основные схемы развязки системы

Существуют несколько вариантов разводки, которые чаще всего применяются в частных домах. Выбор зависит от планировки, высоты помещений, наличия подвала, желаемого уровня автоматизации и бюджета. Ниже перечислены ключевые типы, с пояснениями их преимуществ и ограничений.

Однотрубная система (ленинградская)

Однотрубная система проще по монтажу и дешевле в материале, но она подходит для небольших домов и ограниченного количества радиаторов. В такой схеме тепло идет последовательно от одного радиатора к другому, поэтому температура постепенно снижается по ходу магистрали.

Подходит для дач или хозяйственных построек с небольшой площадью отапливаемых помещений. При попытке использовать её в большом доме возникнут проблемы с балансировкой и неравномерным прогревом комнат.

Двухтрубная система

Двухтрубная разводка — более универсальный вариант. Каждый радиатор имеет подачу и обратку, что позволяет равномерно распределять тепло и проще регулировать температуру в отдельных комнатах. Она дороже по материалам и требует грамотной балансировки, но обеспечивает удобство эксплуатации и масштабируемость.

Для коттеджей и современных частных домов это оптимальный выбор: легко подключить тёплый пол, добавить зонное управление и обеспечить гибкую регулировку.

Коллекторная (лучевая) система

Коллекторная схема подразумевает прокладку отдельных контуров от распределительного коллектора к каждому радиатору или зоне тёплого пола. Это даёт наилучшую управляемость и независимость контуров друг от друга. С её помощью просто установить погодозависимую автоматику и запрограммировать расписание работы для каждой зоны.

Минусы — большая цена за трубы и коллектора, а также необходимость размещения коллекторного шкафа в удобном месте. Зато обслуживание и модернизация системы проходят проще.

Гравитационная и принудительная циркуляция

Гравитационная система работает без насоса: теплоноситель циркулирует за счёт разницы плотности горячей и холодной воды. Это экономично и надежно, но требует большого диаметра труб и грамотной прокладки трасс. Кроме того, такой вариант плохо согласуется с закрытыми расширительными баками и современными требованиями безопасности.

Принудительная циркуляция с циркуляционным насосом позволяет уменьшить диаметр магистралей, компактно разместить котёл и повысить управляемость. Для дровяного котла это наиболее популярный вариант: насос обеспечивает стабильный поток, а автоматика — удобство.

Ключевые элементы системы и их роли

Чтобы схема работала, нужно правильно подобрать и установить компоненты. Каждый из них отвечает за свою функцию: производство тепла, аккумулирование, распределение, регулировка и безопасность. Ниже перечислены обязательные элементы и советы по их выбору.

Котёл и его особенности

Для дровяного отопления дома выбирают твердотопливные котлы разных типов: классические пиролизные, длительного горения и классические топки. Пиролизные дают лучшую эффективность, но требуют более высокого качества топлива и обслуживания. Котлы длительного горения удобны при редкой загрузке дров — одна закладка может гореть несколько часов.

Важно правильно рассчитать мощность котла: лучше выбирать с небольшой запасом к расчетной тепловой нагрузке, но слишком большой котёл не будет эффективно работать на неполной загрузке. Рекомендации по выбору мощности см. в таблице ниже.

Тип дома / утепление	Примерная удельная теплопотеря, Вт/м²	Рекомендуемая мощность котла на 100 м², кВт
Плохо утеплённый (бревно, старый дом)	120–180	12–18
Среднее утепление	80–120	8–12
Хорошее современное утепление	50–80	5–8

Буферная ёмкость (аккумулятор тепла)

Буферный бак— одно из ключевых решений при дровяном отоплении. Котёл вырабатывает тепло неравномерно и часто мощнее требуемого расхода. Аккумулятор накапливает энергию во время интенсивного горения и отдаёт её постепенно, что повышает КПД, снижает количество розжигов и делает работу котла более щадящей.

Объём бака подбирают исходя из мощности котла и желаемого времени автономной отдачи. Для среднестатистического котла 10–20 кВт обычно рекомендуют 50–500 литров в зависимости от схемы и потребностей.

Циркуляционный насос и автоматика

Насос обеспечивает принудительную циркуляцию теплоносителя. Его выбор зависит от объёма системы, длины трасс и количества сопротивлений. Лучше взять насос с запасом по напору и возможностью регулировки скорости.

Автоматика управляет работой насоса, насосными группами, смешивающими клапанами и котлом. Для удобства установки погодозависимый регулятор и термостаты в помещениях существенно улучшают комфорт и экономят дрова.

Расширительный бак и группы безопасности

Современные закрытые системы требуют закрытого мембранного расширительного бака. Его объём рассчитывают по объёму теплоносителя и температурной амплитуде. Важно установить предохранительный клапан, манометр и автоматический воздухоотводчик.

Группы безопасности защищают от избыточного давления и закипания. Для твердотопливных котлов рекомендована установка термозащитной группы, байпаса и, при необходимости, термосифонной защиты.

Трубы, радиаторы, тёплые полы — что и где лучше использовать

Выбор материалов и их расположение напрямую влияют на эффективность и стоимость. Металлопластик и сшитый полиэтилен подходят для контуров с циркуляцией, стальные и чугунные радиаторы лучше сохраняют тепло, но занимают место и тяжелее. Ниже — практические советы по компонентам.

Материалы труб и их диаметр

Для нагруженных линий рекомендуют стальные или медные трубы, но для большинства частных домов оптимальны металлопластиковые или трубы из сшитого полиэтилена PEX. Они гибкие, устойчивы к коррозии и проще в монтаже. Диаметры подбирают по расчету: для магистралей 1″–1¼», для стояков ¾» или 1″.

Обратите внимание: слишком маленький диаметр увеличит потери давления и потребует более мощного насоса. Слишком большой — усложнит балансировку и увеличит стоимость. Таблица ниже демонстрирует типичные сочетания.

Контур	Типовая задача	Рекомендуемый диаметр
Главная подача/обратка	Магистраль к коллекторам	1″–1¼»
Стояки к групповым радиаторам	Подключение нескольких радиаторов	¾»
Тёплый пол	Контур 50–100 м	16–20 мм PEX

Радиаторы и их размещение

Радиационная мощность подбирается к теплопотерям помещений. Чаще всего ставят алюминиевые или биметаллические радиаторы: они компактны и быстро реагируют на изменения температуры. Чугунные батареи долго отдают тепло и комфортны при частых провалах температуры котла.

Размещать радиаторы лучше под окнами, чтобы создавать тепловой барьер и снижать конвекционные потоки холода. Для больших комнат разумно ставить несколько секций или контуров с отдельной регулировкой.

Тёплые полы: как сочетать с радиаторами

Тёплый пол отличен для постоянного базового обогрева и создаёт равномерную температуру внизу помещения. Он работает эффективно при невысокой температуре подачи, поэтому хорошо комбинируется с буфером и смесительным узлом. Для быстрой коррекции температуры оставьте радиаторы в помещениях с большими теплопотерями.

Важно предусмотреть отдельную циркуляцию и коллектор с балансировочными клапанами для тёплого пола, чтобы избежать «перетекания» тепла и повышения температуры в других зонах.

Дымоход и вентиляция — критичные элементы

Хороший дымоход — залог безопасности и эффективности. Для твердотопливного оборудования требования строже, чем для газовых котлов: важна прочная тяга, устойчивость к кислотной среде и корректный монтаж. Неправильный дымоход увеличит расход дров и риск задымления.

Требования к дымоходу

Высота дымохода рассчитывается для обеспечения естественной тяги и зависит от расположения дома и близости других зданий. Керамические или стальные сэндвич-дымоходы чаще всего применяют для дровяных котлов. Внутренняя поверхность должна быть гладкой, чтобы снизить отложение сажи.

Не экономьте на утеплении трассы дымохода — холодный дым в трубе вызывает плохую тягу и ускоряет образование конденсата и сажи. Регулярная прочистка и контроль состояния футеровки обязательны.

Вентиляция котельной

Котельная для твердотопливного котла требует притока воздуха для горения и удаления продуктов сгорания. Нельзя запирать вентиляционные каналы герметично. В некоторых случаях требуется отдельный воздухозабор с улицы, чтобы не расходовать тёплый воздух из жилых помещений.

Также нужно предусмотреть безопасный путь для продуктовых газов и легкий доступ для чистки и обслуживания. Нарушение этих правил — риск угарного газа и пожара.

Безопасность и нормативы

Безопасность — первоочередной пункт при проектировании и монтаже твердотопливной системы. Нормы отличаются в регионах, но есть общие принципы: защита от высоких температур, отведение продуктов горения, защита от обратной тяги и защита от избыточного давления.

Защита от перегрева и температурные клапаны

Твердотопливные котлы могут работать в условиях перегрева при закрытом контуре. Установка термозащитного байпаса и аварийного сброса тепла — обязательна. Рекомендуется также подключать циркуляционный насос к автоматикам, которые отключают подачу топлива при превышении допустимой температуры.

Важно предусмотреть гидравлическую ломанку между котлом и системой при использовании аккумулятора тепла, чтобы избежать локального закипания теплоносителя в котле.

Детекторы и страховые меры

В котельной нужны датчики угарного газа и дыма, а в доме — датчики CO и автоматические клапаны перекрытия подачи при аварии. Кроме того, стоит предусмотреть планы эвакуации, огнетушитель и доступ к щитку с инструментами и запасными элементами.

Страхование дома и проверка соблюдения местных правил монтажа сделают эксплуатацию безопасной и снизят риски при возникновении чрезвычайных ситуаций.

Расчет мощности и примерные формулы

Чтобы подобрать котёл и компоненты, нужно знать теплопотери дома. Для грубой оценки используют удельную теплопотерю на квадратный метр: от 50 до 180 Вт/м² в зависимости от теплоизоляции и климата. Затем суммируют потребности горячей воды и потери при экстремальных температурах.

Формула простая: P = S × q, где P — мощность котла в Вт, S — отапливаемая площадь в м², q — удельная теплопотеря. Обычно берут запас 10–20% на пиковые нагрузки и потери системы.

Пример расчета

Предположим дом 150 м² с хорошим утеплением и удельной теплопотерей 70 Вт/м². Тогда P = 150 × 70 = 10 500 Вт. С запасом 15% получаем примерно 12,1 кВт. При таких расчетах котёл мощностью 12–14 кВт будет уместен.

Если планируется также горячее водоснабжение через бойлер, добавьте мощность на нагрев воды или выберите буфер и бойлер соответствующего объёма для подогрева вне пиковых температур.

Монтаж отопления в частном доме: пошаговый план

Монтаж отопления в частном доме требует последовательного подхода и соблюдения технологий. Ниже я описываю этапы от проектирования до пуска в эксплуатацию — так вы получите целостное представление о процессе и сможете контролировать подрядчика или выполнить часть работ самостоятельно.

Этап 1: проект и согласование

Проект включает теплотехнический расчёт, схему разводки, выбор оборудования и материалы. На этом этапе важно учесть планировку, высоты перекрытий и места установки котла и буфера. Проект дает основу для точной калькуляции и минимизирует ошибки в монтаже.

Согласуйте проект с местными нормативами и пожарными требованиями. Иногда требуется получение разрешений на установку твердотопливного оборудования и дымохода.

Этап 2: подготовка помещения

Котельную подготавливают: устраивают негорючее основание, облицовку стен и защиту пола. Важно оставить пространство для загрузки топлива и обслуживания. Обеспечьте удобный доступ к дымоходу и зоне для сжигания и хранения инструментов.

Также позаботьтесь о вентиляции: приточный канал от улицы и вытяжка, соответствующие стандартам, должны быть выполнены до установки оборудования.

Этап 3: монтаж котла и дымохода

Котёл устанавливают на подготовленную площадку, подключают к дымоходу через термостойкое соединение и проверяют герметичность. Дымоход монтируют с учётом уклонов и высоты, прокладывают утепление и фасонные элементы.

После установки следует провести испытание тяги и первичную чистку дымохода от строительных загрязнений.

Этап 4: прокладка трасс и подключение контуров

Трубы прокладывают в соответствии с проектом: магистрали, стояки, контуры тёплого пола. На коллектор устанавливают запорную арматуру и балансировочные клапаны. Насосы и расширительный бак монтируют на удобной и доступной для обслуживания высоте.

Особое внимание уделите теплоизоляции труб и гидравлическим уклонам в гравитационных участках. Все соединения проверяют на герметичность и делают промывку системы перед заполнением.

Этап 5: пуско-наладка и настройка автоматики

После заполнения системы проводят опрессовку и проверяют давление. Настраивают автоматику: температурные уставки, режимы работы насоса, алгоритмы работы смесительных узлов. Если используется буфер, задают оптимальную стратегию зарядки и отдачи тепла.

Важно провести несколько тестовых циклов при разных погодных условиях, чтобы убедиться, что система сбалансирована и в каждой зоне поддерживается нужный комфорт.

Эксплуатация и обслуживание

Дровяное отопление требует регулярного ухода: чистка котла и дымохода, проверка сантехнических соединений и состояния мембранного бака. Своевременное обслуживание экономит топливо и продлевает срок службы всей системы.

Ежесезонные работы

Перед сезоном нужно проверить герметичность, состояние теплоизоляции и работу автоматики. В процессе сезона важно следить за чистотой теплообменника и уровнем воды. После отопительного сезона система очищается, котёл промывают от накипи и сажи, дымоход чистят.

Регулярно контролируйте состояние топки, уплотнений дверцы и зольника — это предохранит от нежелательных утечек дыма и ухудшения КПД.

Как хранить дрова

Качество топлива критично для 효率ности работы. Дрова должны быть сухими, с влажностью не выше 20%. Хранить их лучше под навесом, на приподнятой решётке, чтобы обеспечить приток воздуха и избежать гниения.

Я советую запланировать зону для сушки дров рядом с домом, но в безопасной удалённости от котельной. Это удобно и сокращает логистику в зимний период.

Стоимость и экономические аспекты

Первоначальные затраты на монтаж твердотопливной системы могут быть выше, чем при выборе электрического отопления, но эксплуатационные расходы часто ниже при условии доступного топлива. Стоимость зависит от выбора котла, наличия буфера, типа разводки и сложности дымохода.

Примерные статьи расходов

• Котёл и буферный бак — значительная часть бюджета.
• Дымоход и его теплоизоляция — критичный пункт расходов.
• Материалы труб и радиаторов зависят от выбранной схемы (коллекторная дороже однотрубной).
• Работы по монтажу и пуско-наладке — от компетенции подрядчика зависит качество и безопасность.

Инвестиции окупаются по-разному: для тех, кто заготовляет дрова самостоятельно, срок окупаемости заметно короче. Для остальных важно сравнить долгосрочные расходы на топливо, обслуживание и амортизацию оборудования.

Типичные ошибки и как их избежать

При проектировании и монтаже встречаются повторяющиеся ошибки, которые снижают эффективность и повышают риск аварий. Зная их, можно заранее предотвратить проблемы и получить систему, которая работает долго и без лишних хлопот.

Частые просчёты

Частые ошибки — это неверный расчёт мощности котла, отсутствие буфера, недостаточный дымоход, неправильно подобранный насос и плохая балансировка системы. Все это приводит к повышенному расходу дров, дискомфорту и частым розжидам котла.

Чтобы избежать ошибок, следуйте проекту и не экономьте на ключевых элементах безопасности: дымоходе, автоматики и системе отвода продуктов сгорания.

Ошибки при монтаже

Неверные уклоны труб, отсутствие воздухоотводчиков, негерметичные соединения и установка котла в плохо вентилируемом помещении — частые промахи. Все это решается тщательной проверкой и профессиональным подходом на этапе монтажа.

При самостоятельном монтаже лучше проконсультироваться с опытным монтажником и пригласить специалиста для пуско-наладки и настройки автоматики.

Мой опыт: как я ставил дровяной котёл на даче

Несколько лет назад я участвовал в проекте обустройства отопления в старом деревянном доме. Решение остановили на котле длительного горения с буфером 500 литров и коллекторной разводкой. Главной задачей было обеспечить редкие загрузки дров и равномерный теплоотдачу по дому.

Мы уделили особое внимание дымоходу: установили сэндвич-трубу с утеплением и сервисным люком для чистки. Также поставили температурные датчики в каждой зоне и простую погодозависимую автоматику. Результат — стабильная температура, меньше розжигов и заметная экономия топлива.

Из практических советов: сразу продумайте место для хранения дров так, чтобы путь до котла был минимальным. И учтите, что хорошая изоляция дома часто экономит больше дров, чем замена котла на более мощный.

Контрольный список перед пуском системы

Ниже приведён практический чек-лист, который поможет убедиться, что всё готово к безопасной и эффективной эксплуатации.

• Произведён теплотехнический расчёт и проверено соответствие мощности котла.
• Дымоход смонтирован, утеплён и проверен на тягу.
• Установлен буферный бак и группы безопасности.
• Проложены магистрали с правильными уклонами и теплоизоляцией.
• Насосы и автоматика настроены, датчики установлены.
• Проведена опрессовка системы и тестовый прогон при контролируемых условиях.
• Организовано сухое место для хранения дров и подготовлены средства пожаротушения.

Надёжная схема отопления дома дровяным котлом — это комбинация правильного проектирования, качественных материалов и внимательного монтажа. Подходя к задаче продуманно, можно получить экономичную и долговечную систему, которая будет служить годами. Если вы планируете монтаж отопления в частном доме, учтите все перечисленные аспекты и обязательно привлекайте специалистов для сложных этапов — это сэкономит время и деньги в долгосрочной перспективе.
