Практическое руководство по схеме отопления дровяного котла для частного дома

Дровяной котёл — это не только романтика огня и запаха древесины. При правильно выбранной и смонтированной схеме отопления он превращается в надёжный, экономичный и относительно простой в обслуживании источник тепла. В этой статье я подробно разберу виды схем, ключевые элементы, расчёты и практические приёмы монтажа. Материал ориентирован на тех, кто планирует дровяное отопление дома или дачи и хочет понимать, как собрать систему так, чтобы она работала эффективно и безопасно.

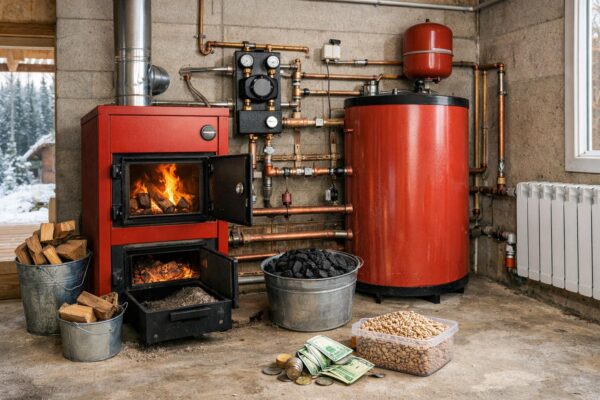

Почему твердотопливное отопление остаётся востребованным

Твердотопливные котлы, в том числе дровяные, актуальны там, где важно автономное обеспечение теплом или где цена традиционных энергоносителей высока. Они дают относительную независимость от магистрального газа и электричества, а современные модели умеют работать более чисто и долго, чем старые печи.

Главные плюсы — простота топлива, доступность древесины и способность работать без сетевых коммуникаций. Минусы тоже есть: необходимость регулярной загрузки, поддержания розжига и более тщательного подхода к безопасности и обслуживанию. Поэтому выбор системы всегда начинается с реалистичной оценки режима эксплуатации.

Если вам нужна автономность и вы готовы выделять время на обслуживание, твердотопливное отопление может стать отличным решением. При этом важно закладывать в проект не «костыль», а продуманную схему с буферной ёмкостью, безопасными механизмами и возможностью гибкой регулировки.

Типы схем дровяных отопительных систем и их назначение

Схемы можно разделить по принципу движения теплоносителя и по наличию буферной ёмкости. Условно выделю три подхода: гравитационная простая система, система с принудительной циркуляцией и система с буферной ёмкостью. Для каждого подхода есть свои преимущества и ограничения.

Гравитационная схема подойдёт для дачных домов с низкими теплопотерями и редким использованием. Принудительная циркуляция — рабочий вариант для большинства домов, она обеспечивает стабильный теплообмен и гибкость управления. Система с буфером делает дровяное отопление удобнее в эксплуатации: котёл топят интенсивно, аккумулируют тепло и затем распределяют его плавно.

Гравитационная схема: простота и её цена

Гравитационная схема основана на естественной конвекции: горячая вода поднимается, холодная опускается. В ней отсутствуют насосы, и поэтому нет зависимости от электричества. Однако для корректной работы требуется строго соблюдение уклонов трубопроводов, минимальное число поворотов и короткие контуры.

Для дачного дома с одной или двумя небольшими комнатами такая схема имеет право на жизнь. Но если дом большой или есть этажи, гравитация чаще всего не справится. Кроме того, регулирование температуры в разных помещениях практически невозможно без сложных и нежелательных обходных решений.

Принудительная циркуляция: универсальный вариант

Второй тип — с циркуляционным насосом. Здесь насадка насоса задаёт расход воды, и система более компактна. Монтаж сложнее, но возможности управления значительно шире: зональные насосные группы, термостатические клапаны, байпасы и автоматика позволяют регулировать климат в комнатах.

Такую схему применяют в большинстве частных домов. Насосы работают экономично, особенно при использовании электронных моделей с постоянной или переменной частотой. Важно предусмотреть аварийную защиту от перегрева и опорожнения системы.

Схема с буферной ёмкостью: комфорт и долговечность котла

Буферная ёмкость — ключ к удобству дровяного отопления. Она аккумулирует большое количество тепла и разгружает котёл от необходимости «держать» температуру длительное время. Котёл топят до высокой температуры, затем тепло переводят в бак, а оттуда — в систему отопления по мере необходимости.

Это уменьшает количество циклов розжига и гашения, продлевает ресурс котла и улучшает КПД. Буфер уменьшает риск образования смолы и коррозии в котле, потому что позволяет поддерживать более высокую рабочую температуру в топке и избежать постоянного малого горения.

Ключевые компоненты системы и их функции

Любая схема состоит из стандартного набора элементов. Понимание их назначения помогает принимать правильные проектные решения и избегать типичных просчётов.

• Котёл. Сердце системы. Выбирается по мощности и типу топлива.
• Дымоход. Обеспечивает тягу и отвод продуктов сгорания; критичен по материалу и высоте.
• Циркуляционный насос. Задает расход, обеспечивает принудительную циркуляцию.
• Буферная ёмкость. Накопитель тепла, улучшает режим работы котла.
• Расширительный бак. Компенсирует тепловое расширение воды.
• Группа безопасности. Манометр, предохранительный клапан, воздухоотводчик.
• Термостатические и запорные клапаны. Для регулировки и обслуживания контуров.
• Байпас и термозапор. Защищают котёл от обратного холода и перегрева.

Ниже простая таблица, которая помогает сопоставить элемент и его назначение.

Элемент	Назначение
Котёл	Генерация тепла; мощность подбирается по теплопотерям дома
Буферная ёмкость	Накопление и сглаживание подачи тепла
Насос	Создание заданного расхода воды по системе
Расширительный бак	Компенсация изменения объёма теплоносителя

Как рассчитать основные параметры системы

Проект начинается с расчёта теплопотерь дома. Без этого подбор котла и труб будет приблизительным. Точные расчёты делают по комнатам, учитывая стены, окна, климат и желаемую температуру.

Для приблизительного определения производительности котла часто используют ориентиры по площади и утеплению. Но настоятельно рекомендую доверить расчёт теплопотерь профессионалу, чтобы не получить систему с постоянным недогревом или перетопом.

Для подбора циркуляционного насоса полезна формула для объёмного расхода теплоносителя. Если Q — тепловая мощность, которую нужно передать, ΔT — проектный перепад температур, то расчётный объёмный расход V в кубометрах в час можно получить по известной инженерной формуле:

V = Q / (1.163 × ΔT)

Здесь 1.163 — условный коэффициент, связывающий 1 м3/ч воды с киловаттами при перепаде 1 °C. На практике для систем с буфером и котлом задают ΔT 20 °C или 30 °C, в зависимости от схемы и радиаторов.

Диаметры труб выбирают по расходам и длине трасс. Для типичного контура радиаторов дома нужен диаметр 20–26 мм; магистральные коллектора — 32–50 мм. Точные таблицы потерь давления и подбор насосов есть в каталогах производителей.

Практические схемы для разных задач

Рассмотрю три типовых сценария: отопление дачи с редким проживанием, семейный дом с буфером и комбинированную систему с резервом. Это не чертежи, а рабочие схемы, которые помогут понять устройство.

1. Отопление дачи: простая и дешёвая схема

Для небольшой дачи подойдёт котёл с малой мощностью, ручной загрузкой и контуром с принудительной циркуляцией. Насос можно подключать на таймер, чтобы включать его во время растопок и при сниженном энергопотреблении.

В такой схеме установлен небольшой расширительный бак, простая группа безопасности и байпас для защиты от перегрева. Тепло аккумулировать обычно нецелесообразно — проще растапливать котёл при необходимости.

2. Дом с буферной ёмкостью: комфорт и управление

Для семьи разумно устанавливать буферную ёмкость. Котёл подключают через первичный контур к баку, а от бака уже идут контуры отопления и горячего водоснабжения. Такая схема позволяет совмещать несколько источников тепла: дрова, электрокотёл или тёплый пол.

Важный элемент — гидравлическая стрелка или теплообменник, разделяющие циркуляцию котла и радиаторов. Это позволяет корректно работать разным насосам и избегать гидравлических конфликтов.

3. Комбинированная система с резервом

Если нужна максимальная надёжность, в схему добавляют резервный котёл на другом виде топлива или электрический ТЭН. Буфер становится центральным узлом, к которому подключены оба источника. Такой подход экономит топливо, повышает комфорт и даёт независимость от одного источника.

Комбинированные схемы требуют автоматики, которая переключает приоритеты и защищает котёл от работы в нештатных режимах.

Монтаж отопления в частном доме: последовательность работ

Монтаж — это не кладка кирпичей, а системная работа с контролем гидравлики и безопасности. Порядок действий важен для корректного запуска и долгой службы системы.

• Подготовка проекта и согласование. Даже если система простая, проект помогает избежать ошибок.
• Установка оборудования: котёл, буфер, насосы и группа безопасности.
• Прокладка трубопроводов с требуемыми уклонами и изоляцией.
• Подключение дымохода и проверка тяги.
• Заполнение системы, продувка и проверка на герметичность.
• Программирование автоматики, регулировки насосов и испытательный прогон.

При монтаже отопления в частном доме важно соблюдать правила противопожарной безопасности и вентиляции помещения котельной. Котёл устанавливают на негорючее основание, оставляют доступ для сервисного обслуживания и обеспечивают приток свежего воздуха для горения.

Мои наблюдения при монтаже

В практике мне часто приходилось исправлять системы, где экономили на буфере или обходных клапанах. В одном случае хозяин попытался уменьшить мощность котла, что привело к частым перекалам и задымлению. В другом — неправильно смонтировали байпас, и котёл постоянно «плавал» по температуре. Эти ошибки легко избежать на этапе проектирования и монтажа.

Эксплуатация и обслуживание дровяных систем

Дровяное отопление требует регулярного внимания. Чистка теплообменника, удаление золы, контроль дымохода и проверка автоматики — это базовые операции, которые продлевают жизнь котла и повышают безопасность.

Качество дров напрямую влияет на работу: сырые или смоляные породы дают много дыма и осадка, ускоряют коррозию. Сушка и правильная сортировка топлива — важный момент. При хранении дров нужно предусмотреть защиту от осадков и вентиляцию.

Также важно следить за состоянием теплоносителя. Жёсткая вода ускоряет накипеобразование, поэтому в закрытых системах используют подготовленную воду и антикоррозионные добавки. Регулярная проверка манометра и предохранительного клапана — обязательная процедура.

Типичные ошибки и советы по их предотвращению

Ниже перечислены распространённые просчёты и простые способы их устранения.

• Отсутствие буферной ёмкости при больших пиковых нагрузках. Решение — закладка буфера или увеличение мощности котла.
• Недостаточный дымоход. Часто приводит к плохой тяге и задымлению. Решение — правильный расчёт высоты и сечения дымохода и выбор корректного материала.
• Нет автоматики защиты от перегрева. Решение — установка термозапорных клапанов и аварийных термостатов.
• Плохая изоляция труб. Это увеличивает потери тепла и ухудшает КПД. Решение — качественная теплоизоляция и рациональная прокладка трасс.
• Неправильный подбор насоса. Решение — расчёт по гидравлическим сопротивлениям и проверка кривой насосной характеристики.

Правила безопасности и нормативы

Безопасность — не пункт для экономии. Котлы устанавливают по нормам, обеспечивают отвод продуктов сгорания и защиту от утечек. В котельной должны быть детекторы угарного газа, огнетушитель и план действий на случай аварии.

Часто к проекту прилагаются требования по минимальному расстоянию до стен и мебели, а также по материалам пола и стен в зоне котла. Соблюдение норм предотвращает пожары и обеспечивает правомерность эксплуатации.

Выбор подрядчика и взаимодействие с проектировщиком

При подборе исполнителя ориентируйтесь на опыт, отзывы и портфолио реализованных проектов. Хороший специалист предоставит расчёты теплопотерь, варианты схем и объяснит, почему выбран именно такой набор оборудования.

Запросите гарантию на монтаж и оборудование. Обсудите вопросы обслуживания и доступность запчастей. Не стесняйтесь попросить демонстрацию работы автоматики и инструктаж по эксплуатации.

Стоимость и сроки работ: ориентиры для планирования

Цена зависит от выбранной схемы, мощности котла, наличия буфера и сложности дымохода. Простая гравитационная система обойдётся дешевле, сложная комбинированная — существенно дороже. Важно закладывать бюджет на качественные расходники и автоматику, иначе экономия на старте обернётся дополнительными расходами в эксплуатации.

Сроки зависят от объёма работ и доступности материалов. Небольшой проект можно выполнить за несколько дней, комплексный монтаж с буфером и полной разводкой обычно занимает недели. Погода и необходимость согласований влияют на график.

Примеры реальных схем и рекомендации

Приведу упрощённые жизненные примеры. Для дачи площадью около 40–60 м2 применялся котёл 8–12 кВт с принудительной циркуляцией и таймером работы насоса. Для семейного дома 120–180 м2 — котёл 20–25 кВт с буферной ёмкостью 500–1000 литров, гидравлической стрелой и доминантой автоматики.

В одном доме владельцы поставили буфер на 800 литров, что позволило топить котёл два раза в день и поддерживать комфорт без постоянного участия. В другом случае хозяин отказался от буфера и столкнулся с долгими и частыми просушками котла, что увеличило расход дров и износ оборудования.

Как подготовиться к проектированию

Перед заказом проекта соберите данные: площадь дома, параметры стен и окон, климатические особенности, планировку и предполагаемый режим использования. Чем точнее информация — тем точнее получится проект и меньше сюрпризов при монтаже.

Обсудите с проектировщиком возможные расширения: подключение солнечных коллекций, бойлера для ГВС или резервного котла. Заложите в бюджет место для буфера и свободные подводы труб для будущих доработок.

Если вы планируете монтаж своими силами, ориентируйтесь на простые схемы и обязательно согласуйте проект с мастером или инженером. Самодеятельность особенно опасна при работе с дымоходом и газовыми/комбинированными системами.

Дровяное отопление остаётся практичным решением для множества домов и дач. Понимание схем, правильный подбор компонентов и профессиональный монтаж превращают простой котёл в надёжную систему, которая будет служить годами. Планируйте заранее, выбирайте качество и не экономьте на безопасности.
